Адсорбционные осушители холодной регенерации

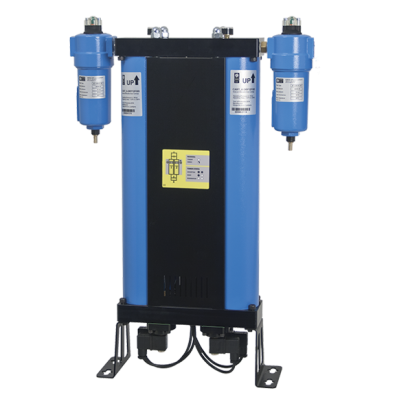

Осушители двухколонные REDC, RED

Осушители двухколонные REDC, RED Осушители двухколонные REDC, RED
Модель Пропускная
способность
Соединения Размеры
[мм]
Вес
л/мин BSP DIN Flange Д Ш В Kg
REDC 06 100 G3/8'' 480 130 520 10.5
REDC 12 200 G3/8'' 480 130 715 13.5
REDC 24 400 G3/8'' 480 130 1105 19.0
REDC 35 600 G3/8'' 480 130 1495 27.5
REDC 60 1000 G3/4'' 570 170 1105 45.0
REDC 75 1250 G3/4'' 570 170 1300 53.0
REDC 105 1750 G3/4'' 570 170 1700 70.0
REDC 150 2500 G1'' 725.5 240 1440 170.5
REDC 200 3300 G1'' 725.5 240 1655 182.2

.

Модель Пропускная
способность
Соединения Размеры
[мм]
Вес
л/мин BSP DIN Flange Д Ш В Kg
RED 110 1800 G1'' 715 422 1647 126
RED 150 2500 G1'' 707 422 1897 156
RED 200 3300 G1'' 707 471 1664 196
RED 250 4300 G1'' 707 471 1914 236
RED 300 5300 G 1 1/2" 860 535 1742 274
RED 400 6800 G 1 1/2" 854 535 1989 295
RED 600 9800 G 1 1/2" 854 671 2051 392
RED 800 12800 G 2" 1051 701 2080 507
RED 1000 16600 G 2" 1051 701 2140 597
RED 1200 20000 DN50 1153 727 2140 625
RED 1500 25000 DN65 1535 950 2210 980
RED 2000 33300 DN65 1685 980 2330 1550
RED 2500 41600 DN80 1785 1120 2260 1680
RED 3000 50000 DN80 1875 1120 2400 1850
RED 3750 62500 DN100 2025 1230 2490 2300
RED 5000 83300 DN100 2235 1230 2600 2850
RED 6500 108300 DN125 2420 1430 2730 3750

В некоторых областях производства (электронной, фармацевтичекой, пищевой и т.д) или при расположении пневмопровода в условиях низких температур, точка росы сжатого воздуха +3°C получаемая рефрижераторными осушителями недостаточна. Идеальное решение это применение адсорбционных осушителей с точкой росы на выходе до минус 70°C. Осушители имеют две колонны, заполненные адсорбционным материалом (применяется только молекуляроное сито).Переключающиеся клапана "челночго типа", высокой надежности. Управление и контроль многофункциональным контроллером.

Cтандартно комплектуются фильтрами на входе 0,01 мкм, на выходе 1 мкм.

Таблица корректирующих факторов
Фактор, корректирующий производительность по давлению на входе (в барах изб.)
Давление бар (изб.) 3 4 5 6 7 8 9 10 11 12 13 14
А-DRY, RED 0,79 0,87 0,92 0,96 1,00 1,03 1,07 1,10 1,13 1,16 1,18 1,21
Фактор, корректирующий производительность по температуре входного потока (в °С)
Температура°С 35 40 45 50 55
А-DRY, RED 1,00 0,84 0,71 0,63 0,55
Фактор, корректирующий производительность по воздушному/водяному охлаждению °С
Температура°С 25 30 35 40 45
А-DRY, RED 1,00 0,94 0,89 0,83 0,78
