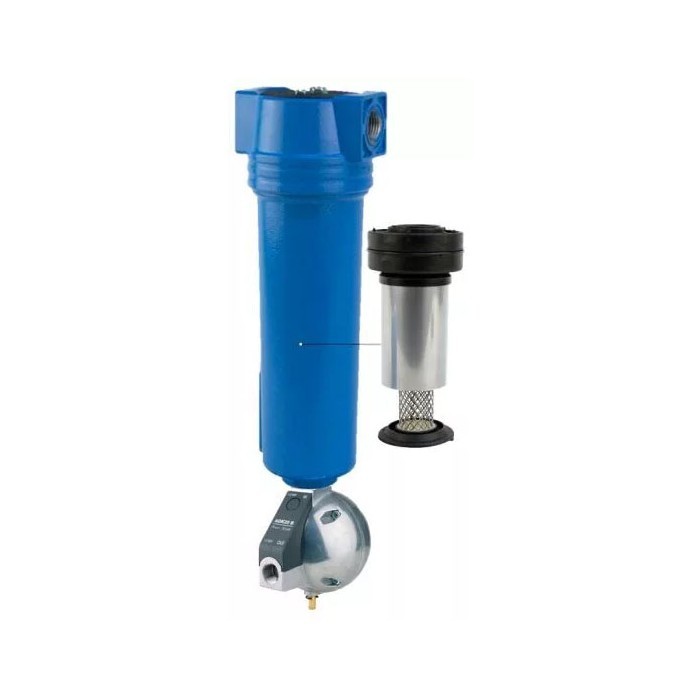

Циклонные сепараторы Omega AIR серия CKL-B
Циклонные сепараторы CKL-B разработаны для высокоэффективного удаления влаги из систем сжатого воздуха и вакуумных систем. В корпусе расположены лопасти, которые задают проходящему воздуху вихревое движение.
В результате центробежных сил микрочастицы размером 40мкм, а также капли масла и влаги набирают достаточный вес и соскальзывают на дно сепаратора. В нижней части корпуса сепаратора находится зона без центробежных сил, что предотвращает возвращение конденсата в поток воздуха. Для выведения конденсата используются автоматические или электронные конденсатоотводчики.
Стандартно комплектуется клапаном автоматического удаления конденсата типа:
AOK 16B (CKL-005B-018B)
AOK 20B (CKL-047B-200B)
Дополнительная опция: электронные кондесатоотводчики.
|
Модель |
Поток воздуха |
Соединения |
Размеры [мм] |
Вес |
||||
|
Nл/мин |
м³/час |
вход/выход |
A |
B |
C |
D |
кг |
|
|
CKL 005B |
1.000 |
120 |
G 3/8" BSP-F |
187 |
88 |
20 |
60 |
0.7 |
|
CKL 007B |
1.500 |
155 |
G 1/2" BSP-F |
187 |
88 |
20 |
60 |
0.7 |
|
CKL 010B |
2.500 |
235 |
G 3/4" BSP-F |
257 |
88 |
20 |
80 |
0.8 |
|
CKL 018B |
6.000 |
365 |
G 1" BSP-F |
263 |
125 |
32 |
100 |
1.8 |
|
CKL 047B |
12.800 |
770 |
G 1 1/2" BSP-F |
461 |
125 |
32 |
140 |
2.5 |
|
CKL 094B |
21.000 |
1280 |
G 2" BSP-F |
684 |
163 |
43 |
520 |
5.1 |
|
CKL 150B |
41.000 |
2460 |
G 2 1/2" BSP-F |
684 |
163 |
43 |
520 |
5.1 |
|
CKL 200B |
47.500 |
2850 |
G 3" BSP-F |
795 |
240 |
59 |
630 |
12.9 |
